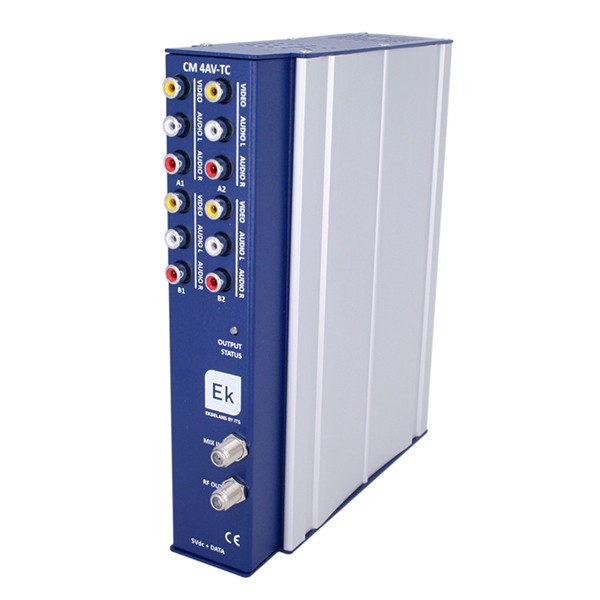

CM 4AV-TC Modulador Digital AV/ COFDM 4 entradas AV - RCA
- Marca: EK - Ekselans
- Código: 300-082003
- Disponibilidade: Existente
CM 4AV-TC Modulador Digital AV/ COFDM 4 entradas AV - RCA
Encoder 4 x AV / COFDM –QAM. Nível de saída 95 dBuV. MER >35dB. Remultiplexação de 4 entradas AV em um único canal DVB-T/C. Programação através PC ligado a fonte de alimentação. Controlo remoto integrado a fonte de alimentação do sistema.
|
Código
|
82003
|
|
Entradas
|
|
|
Número de entradas vídeo
|
4 x CVBS
|
|
Modo resolução vídeo
|
PAL (720x576) / NTSC (720X480)
|
|
Compressão vídeo
|
MPEG 2
|
|
Número de entradas áudio
|
4 x audio stereo / 0.5-2.5 Vpp
|
|
Sample rate
|
48 KHz
|
|
Compressão áudio
|
MPEG1, LAYER II
|
|
Processamento DVB
|
Inserção de tabla PAT, PNT, SDT, NIT
|
|
Configuração
|
NOME DE PROGRAMA, SID, LCN, NETWORK NAME,
|
|
TSD, ONID, NID, VERSION NIT, LCN, PID, PMT, PID VIDEO,
|
|
|
PID AUDIO
|
|
|
Saída
|
|
|
Número de saídas
|
1 + loop-through (-1,5 dB)
|
|
Nível máximo de saída
|
95 dBμV
|
|
Regulação de saída
|
20 dB (por software)
|
|
Frequência de saída
|
170-230 MHz + 470-862 MHz
|
|
MUXES de saída
|
1 COFDM o 1 QAM
|
|
Largura de canal
|
7 MHz (VHF) / 8 MHz (UHF)
|
|
Modo modulação COFDM
|
2K / 8K
|
|
Constelação - FEC COFDM
|
QPSK/16QAM/64QAM - 1/2, 2/3, 3/4, 5/6, 7/8
|
|
Intervalo de guarda
|
1/4, 1/8, 1/16, 1/32
|
|
Constelação– S/R QAM
|
16, 32, 64, 128, 256 QAM (EN 300 429) –
|
|
4,00 - 6,96 Msps
|
|
|
MER
|
> 35dB
|
|
Vários
|
|
|
Programação
|
Software PC “CM management” a través de USB
|
|
ligado a fonte FA 524
|
|
|
Alimentação
|
5 Vdc
|
|
Consumo
|
2 Amp
|
|
Margem de temperatura
|
0 – 40º
|
Datasheet: clique aqui
