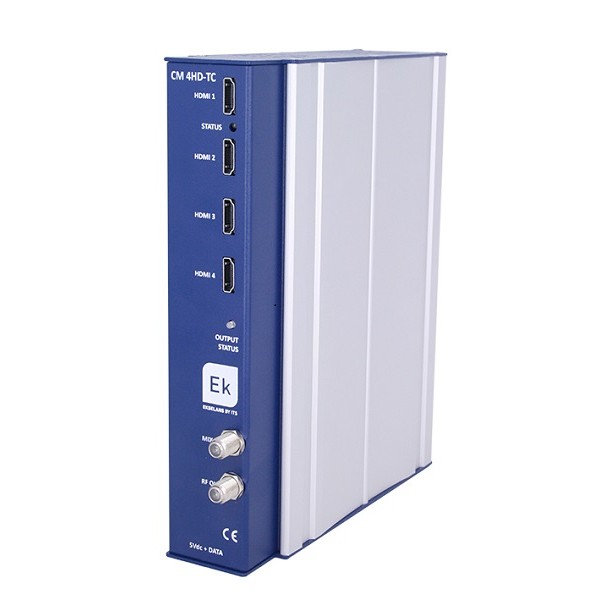

CM 4HD-TC – Modulador digital HD / COFDM H.264 – 4 entradas HDMI
- Marca: EK - Ekselans
- Código: 300-082004
- Disponibilidade: Existente
CM 4HD-TC – Modulador digital HD / COFDM H.264 – 4 entradas HDMI
Encoder 4 x HDMI / COFDM –QAM Nível de saída 95 dBuV. MER >35dB. Remultiplexação de 4 entradas HDMI em 2 canais DVB-T/C de saída. Programação desde PC conectado a fonte de alimentação. Controlo remoto integrado desde a fonte de alimentação do sistema.
|
Referencia
|
CM 4HD-TC
|
|
Código
|
82004
|
|
Entradas
|
|
|
Numero de entradas
|
4 x HDMI
|
|
Modo resolução vídeo
|
720 p - 1080p
|
|
Compressão vídeo
|
H.264 - BIRATE 5-15 Mb/s
|
|
Sample rate áudio
|
HDMI (32 kHz / 44,1 kHz / 48 kHz)
|
|
compressão áudio
|
AAC-LC - bitrate 128-384 Kb/s
|
|
Processado DVB
|
PAT, PMT, SDT, NIT, EIT
|
|
Configuração
|
Program/network name , SID, LCN, TSID, ONID, NID, EIT, versions, audio, video PIDsc
|
|
Saída
|
|
|
Numero de saídas
|
1 + loop-through (-1,5 dB)
|
|
Máximo nível de saída
|
95 dBuV
|
|
Regulação de saída
|
20 dB (por software)
|
|
Frequência de saída
|
170-230 MHz + 470-862 MHz
|
|
MUXES de saída
|
2 COFDM o 2 QAM (adjacentes)
|
|
Ancho de canal
|
7 MHz (VHF) / 8 MHz (UHF)
|
|
Modo modulação COFDM
|
2K / 8K
|
|
Constelação - FEC COFDM
|
QPSK/16QAM/64QAM - 1/2, 2/3, 3/4, 5/6, 7/8
|
|
Intervalo de guarda
|
1/4, 1/8, 1/16, 1/32
|
|
Constelação . S/R QAM
|
16, 32, 64, 128, 256 QAM (EN 300 429) . 4,00 - 6,96 Msps
|
|
MER
|
> 35dB
|
|
Vários
|
|
|
Programação
|
Software PC - CM management travês de USB conectado a fuente FA 524
|
|
Alimentação
|
5 Vdc
|
|
Consumo
|
3 A
|
|
Margem de temperatura
|
0º - 40ºC
|
Datasheet: clique aqui
